Calipso F5j 400 - nastavak - presvlačenje krila

Došli smo i do kraja priče o ovom modelu. Nakon što je kostur krila gotov, slijedi presvlačenje krila odnosno kostura krila. Naime, radi se tehnici u kojoj se koristi modelarska "pegla" ili ti po našem glačalo za rublje i termo labilna folija koja se lijepi i steže pod utjecajem topline.

Folija se stavlja dio po dio

Ostaje samo još centroplan presvuć

Krilo komplet presvučeno

Model završen

Nadam se da vama je ovo sve skupa bilo korisno. Potrudio sam se dočarati vam sve skupa koliko god je moguće. Ukoliko se budete odlučili radit ovakav model, ili budete trebali nekakve informacije, možete me kontaktirati na e-mail.

Lijep pozdrav svima...

srijeda, 12. siječnja 2011.

Calipso F5j 400 - nastavak - krilo

Pozdrav svima...

Evo, prije svega, svim modelarima želim sve naj bolje u novoj modelarskoj godini, te da ostvare puno letova sa što manje padova i štete na modelima i opremi....

Nakon male zimske pauze zbog blagdana studentskih i školskih praznika, i kolektivnog godišnjeg odmora, opet se vraćamo u akciju, te nastavljamo sa rezimeom modela Calipso F5j 400.

Na ed je došlo krilo koje je izgrađeno konstruktivno prema nacrtu koji sam sam osmislio, a sastoi se od sljedećih materijala : DRVO BALZA, KARBON, EPOXY SMOLA 5minutna, EPOXY SMOLA 24 satna, STAKLENA TKANINA 25g, AVIO ŠPER 3 i 5 mm.

Nakon crtanja nacrta, kreće se u odabir profila za jedrilicu. Moj se odabir profila sveo S 4083 što se pokazao jako dobar za jedrenje, također ima zadovoljavajuću probojnost u letu.

NACRT SA OBLIKOM KRILA

KARBONSKE REMENJAĆE DIMENZIJE 5x1

BALZA 1mm LAMINIRANA SA OBJE STRANE STAKLOM I SMOLOM ZA IZRADU REBARA

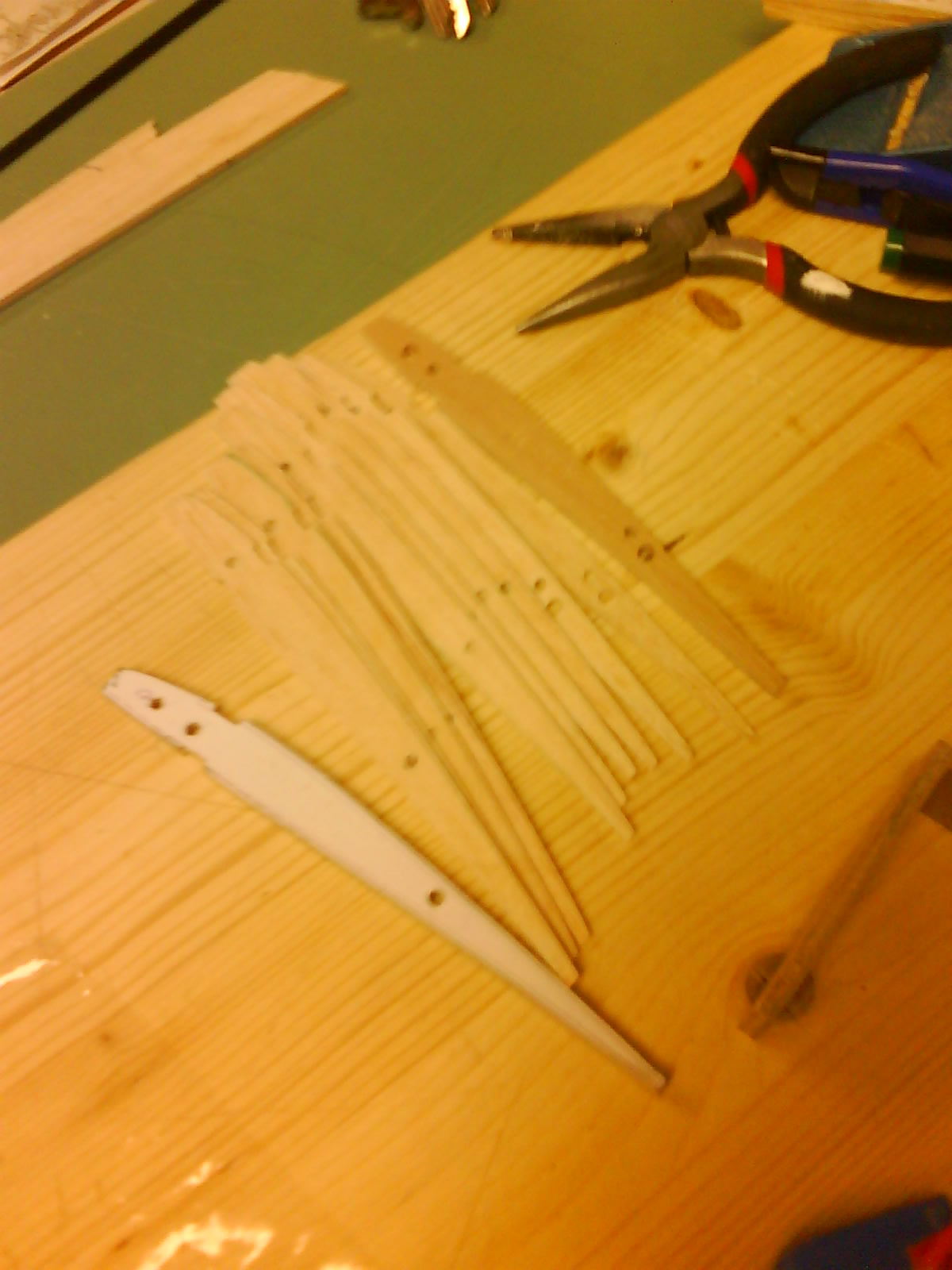

REBRA IZRAĐERA PO ŠABLONI OD AVIO ŠPERA

DOLJNJAKA OD BALZE 1mm ZA ZATVARANJE D-BOXA SA REMENJAĆOM OD KARBONA I BALZOM 5mm POSTAVLJENOM TAKO DA GODOVI BUDU OKOMITO

UPASIRANA REBRA NA DOLJNJAKU D-BOXA

IZGLED NAKON UPASIRAVANJA

POSTUPAK U LJEPLJENJU REBARA

IZGLED NAPADNE IVICE KOJA JE SPREMNA ZA LJEPLJENJE GORNJEG DJELA D-BOXA

D-BOX ZATVOREN, SLJEDI PORAVNAVANJE RUBA I ODSTRANJIVANJE VIŠKA REMENJAČE I BALZE

NAKON ULJEPLJIVANJA IZLAZNE IVICE, SLIJEDI STAKLIRANJE IZLAZNE ZBOG POVEĆAVANJA ĆVRSTOČE

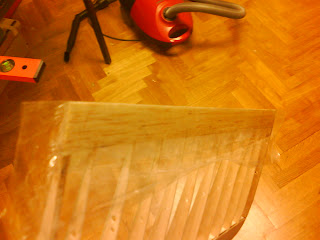

STAKLIRANA IZLAZNA, FOLIJA JE STAVLJENA SA NAMJEROM DA POVRŠINA BUDE GLATKA, TE SE MORA ODSTRANIT

UKRUTA I PROSTOR ZA MONTIRANJE KRILA NA CENTROPLAN

PROBA MONTIRANJA

IZGLED PRIJE NASTAVKA RADA

PO ISTO POSTUPKU SE NASTAVLJA IZRADA UŠKI KOJE SU IZ 2 DIJELA

1. DIO UŠKE BLIŽI CENTROPLANU

KOD UŠKE NEMA BALZE IZMEĐU REMENJAĆA JER U PRAVILU UŠKA MORA BITI SLABIJE GRAĐENA NEGO CENTROPLAN, MEĐUTIM, NAKNADNO SU UŠKE ZATVORENE SA BALZOM 1mm

KRAJNJI DIO UŠKE

UŠKA KMPLETNA

WINGLET

WINGLET FIKSIRAN

OBJE VANJSKE UŠKE ZAVRŠENE

SPAJANJE UŠKI SA CENTROPLANOM

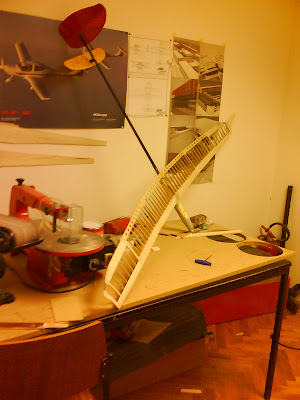

IZGLED KRILA NAKON DOVRŠAVANJA SVIH GRUBIH RADOVA

OBLIK UZDUŽ KRILA

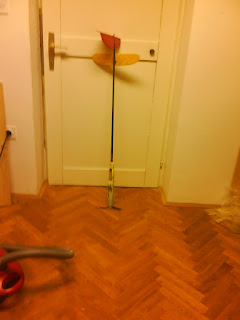

IZGLED GOTOVO ZAVRŠENOG MODELA

VLASNIK SA SVOJIM LJUBIMCEM

Slijedi finalno presvlaćenje modela sa ORALIGHT FOLIJOM koje cu napravit rezime u sljedećem postu, do tada, lijep pozdrav od mene....

ponedjeljak, 13. prosinca 2010.

Calipso F5j 400 - nastavak

Nastavljamo sa trupom...

Trup je izrađen od staklenen tkanine i epoxydne smole, dok je tail boom od karbonakog štapa za pecanje. Što se tiće trupa, njega sam kupio gotovog, da se nezamaram sa obradom i izgledom, jer je on iz kalupa, a nije ni bio skup.
U trupu se nalaze svi uređaji, odnosno pojedinaćno rečeno motor (Speed 400 6V od Graupnera), regler (Kontronik Sun 1002 - 18A) i 2 servo motorića (Hitec HS 55 ) te li po baterije.
Moram spomenut da je ovo jako jeftina kategorija koje je postala dosta pristupačna jer su modeli jeftini, tj. pošto je samogradnja, matrijal izađe oko 300kn po modelu, dok su uređaji također iz jeftinije ljestvice, pri čem motor dođe oko 7€, regler je oko 25€ , a servo i su 12€ po komadu, dok se mogu naći i u Hobby Kingu (http://www.hobbycity.com/) jeftiniji a također dobri servo motori, i naravno baterije (Rhino 610mAh 2S 7.4v 20C Lipoly Pack) oko 5$ u HK, te sve skupa vas elektronika dođe oko 40ak €, što nije puno...
